高性能アークネット アナライザー [ArcScan] 機能のご紹介

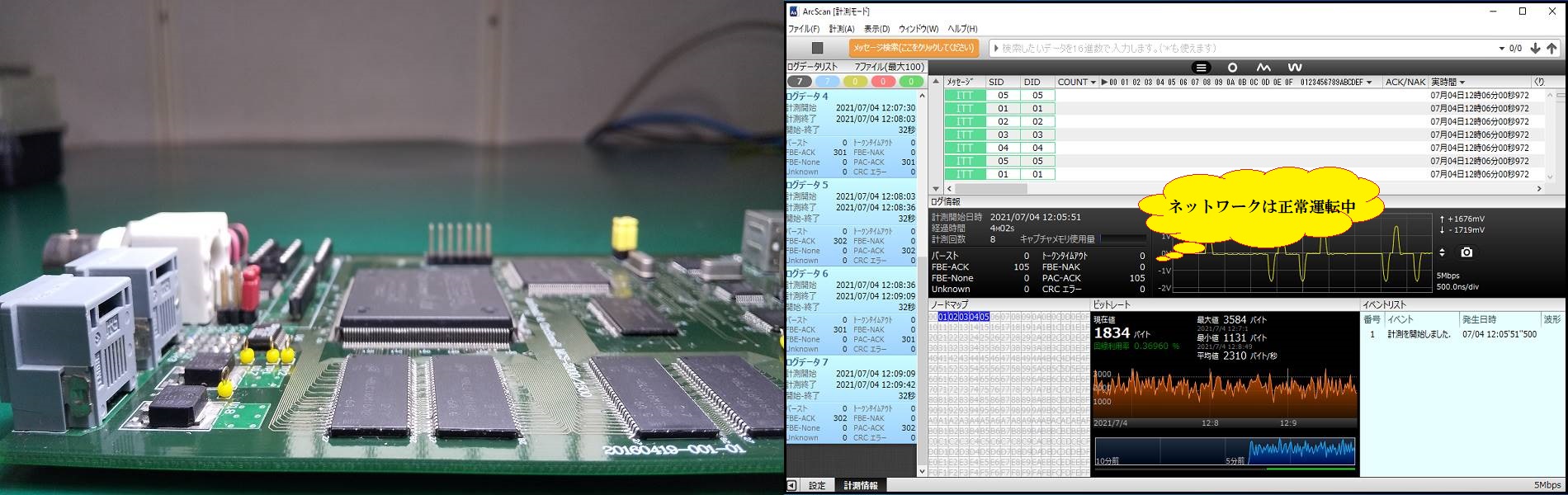

[ArcScan] は、高性能・高機能を実現するため
１．32Bit CPUを搭載して高速処理で迅速な不具合解析を実現
２．高速・大容量のFPGAによってARCNET解析LSIを独自に開発して高度な不具合解析を実現
３．高速・大容量のSDRAMによって不具合発生時点まで遡ってプロトコルレベルの不具合解析を実現
４．高速A/D変換器によって複雑で難解な物理層の伝送線路レベルを含めた不具合解析を実現
本機の導入でトークンを含む難解な伝送線路の波形解析から高度なプロトコル解析まで計測しながら
リアルタイムに解析が可能です。高性能で使いやすいと、ご好評で多くのお客様よりリピートを頂いております。
１．長時間ログ機能
ARCNETは物理層のリンク確立に対して自己修復機能を持つためリンク確立に致命的な不具合が発生しても、ほとんどの場合は気が付きません。これがARCNETのメリットで有り、デメリットでも有ります。ただしアプリケーションレベルでは、パケット喪失等の不具合が発生していますので注意が必要です。
アークネットアナライザー[ArcScan]は、この最も難解な不具合を即座に検出し、オペレーターに警告を促して不具合発生前後の伝送線路波形情報とプロトコルデータ、不具合情報を制御PCのハードディスクに保存します。
そのため不具合発生時点まで遡ってトークンを含めて解析を可能にする長時間ログ機能は必須機能です。またパケットレベルのみ長時間解析が必要ならばトークン削除機能をONにすることによって更に飛躍的に長時間ログが可能ですので長時間パケット監視にも最適です。
| 伝送速度 | ログ時間 |
| 10.0Mbps | 4時間25分 |
| 5.0Mbps | 8時間50分 |
| 2.5Mbps | 17時間40分 |
| 1.25Mbps | 35時間20分 |
| 625Kbps | 70時間40分 |
| 312.5Kbps | 141時間20分 |
| 156.25Kbps | 282時間40分 |
伝送速度と平均的なログ時間の目安
２．バースト・再構築検出機能
最も難解とされるバースト・再構築の不具合に対応するため、伝送線路上のすべてのメッセージデータと波形情報を保存することが可能です。

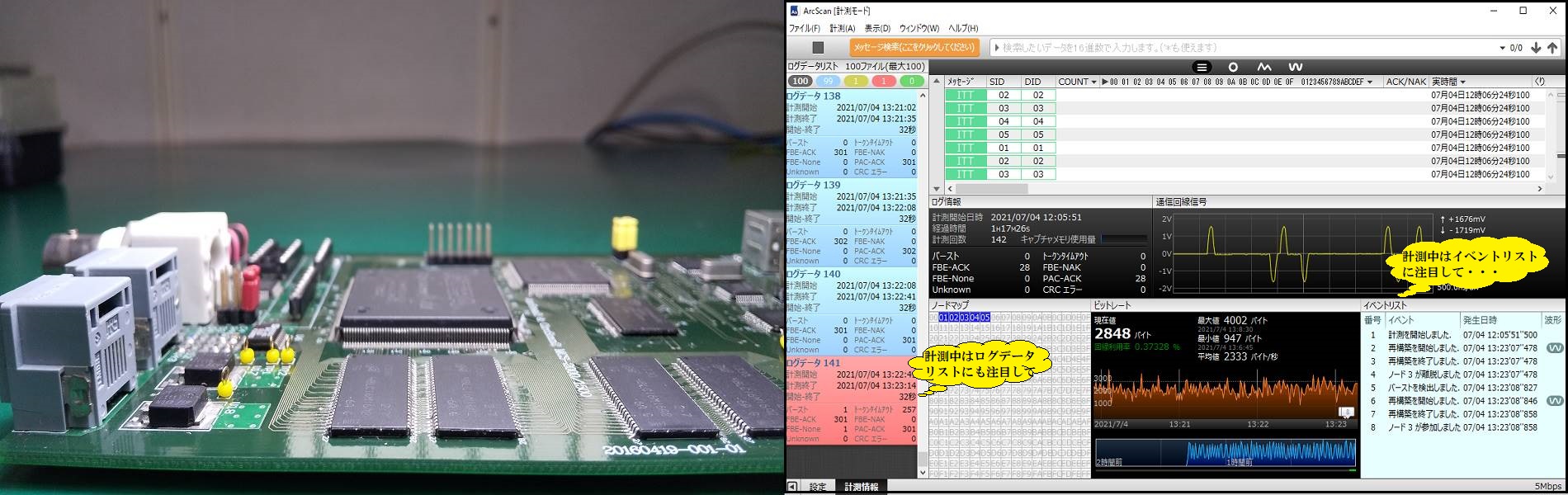

検出されたバースト・再構築の不具合発生状況は、イベントリストに時系列に表示されてネットワーク何が起きているのかオペレーターに知らせます。またすべてのデータは時系列にログデータとして保存され、不具合が有る事を知らせるため赤色のマーカーで識別されます。

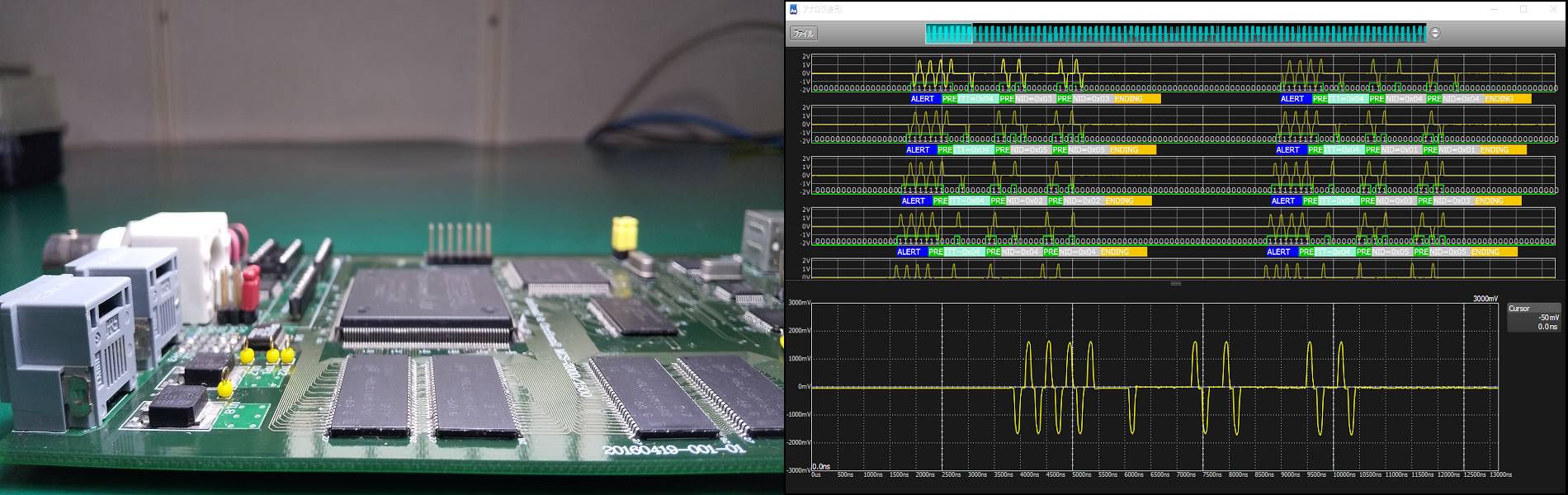

３．高速オシロスコープ機能
難解な不具合に対してトークンを含む伝送線路の波形解析は必須機能です。確認のため一度計測してみることをお勧めします。
特に大事なことは、不具合発生以前の伝送線路上の振幅、波形歪、ノイズ等の重畳を記録して保持していることです。どのノードが難解なバースト・再構築発生に関与したかヒントを表示する事が可能です。
使い易さを追求したアークネット アナライザー [ArcScan]
[ArcScan]の特長として、計測しながら解析パラメータを変えてマルチに解析が可能です。難解な不具合解析を行いたい場合、パラメータを変えて解析する、パラメータを変えてデータを比較する。
物理層データの波形情報と論理層データのプロトコルを併せて解析するなど解析パラメータの組み合わせによって、より不具合抽出がピンポイントで明確になる場合があります。
アークネット アナライザー [ArcScan]は、物理層から論理層まで一貫して解析することが可能な、使い易いと評判の唯一の国産高性能・高機能プロトコルアナライザーです。
大容量ロガー機能と高速オシロスコープ機能は、ARCNETの物理層を含めて重大な不具合を的確に捉えることが可能な計測器でハードウエア・ソフトウエア共に将来に渡って安心の純国産計測器です。
「ArcScan」の納入先は、多岐に渡りますが一端をご紹介します。
① 地上波デジタル放送システムの設計・開発・保守・管理
② セキュリティーシステムの設計・開発・保守・管理
③ 火災警報システムの設計・開発・保守・管理
④ 鉄道関係のホームドアシステムの設計・開発・保守・管理
⑤ 鉄道関係の駅務システムの設計・開発・保守・管理
⑥ 半導体製造装置の設計・開発・保守・管理
⑦ 物流システムの搬送装置の設計・開発・保守・管理
⑧ 重要な研究開発システムの設計・開発・保守・管理等に採用されております。
「ArcScan」の主なエンドユーザー様は、多岐に渡りますが一端をご紹介します。 ※敬称略・順不同
東芝(株) (株)東京精密 日本電子(株) ナブテスコ(株) 能美防災(株) 北海道旅客鉄道(株) ヤマト製衡(株) ホーチキ(株) コイト電工(株)
東京エレクトロン(株) 京三製作所(株) 池上通信機(株) キャノン(株) 岡谷電機産業(株) 三菱重工業(株) 森井電業(株) オムロン(株)
コイト電工(株) 三進金属工業(株) (株)勝島製作所 その他多数のエンドユーザー様に必要ならばARCNETの技術指導、不具合解析の技術指導、
エンドユーザー様で発生した難解な不具合解析については、データを共有して不具合解析に当たり、リピート購入を含めてお使い頂いております。
